Нет зарядки на VW Touareg: ошибка связи с генератором по LIN — генератор менять не пришлось
Volkswagen Touareg 2020 года, 3.0 TDI. Жалоба одна — не заряжается аккумулятор. Первое, что приходит в голову, — менять генератор. Но генератор оказался ни при чём: причина была в проводке. Рассказываю, как это выяснили и что можно проверить до покупки дорогих запчастей.
Видео-разбор
Почему на современных VW генератор «не заряжает»
На машинах концерна VAG последних лет генератор работает не сам по себе. Им командует электроника: блок контроля аккумулятора (на схемах Volkswagen — J367) по цифровой линии LIN говорит генератору, какое напряжение выдавать. Если связи по LIN нет, генератор не получает команду и зарядки нет — даже если сам генератор полностью исправен.
Отсюда главное правило: ошибка «нет связи с генератором» — это ещё не приговор генератору. Сначала нужно выяснить, доходит ли до него сигнал.
Шаг 1. Читаем ошибки
Сканер показал ошибку отсутствия связи с генератором по LIN. Это сразу сужает поиск: виноват может быть сам генератор, блок J367 или провод LIN между ними.
Шаг 2. Смотрим электросхему

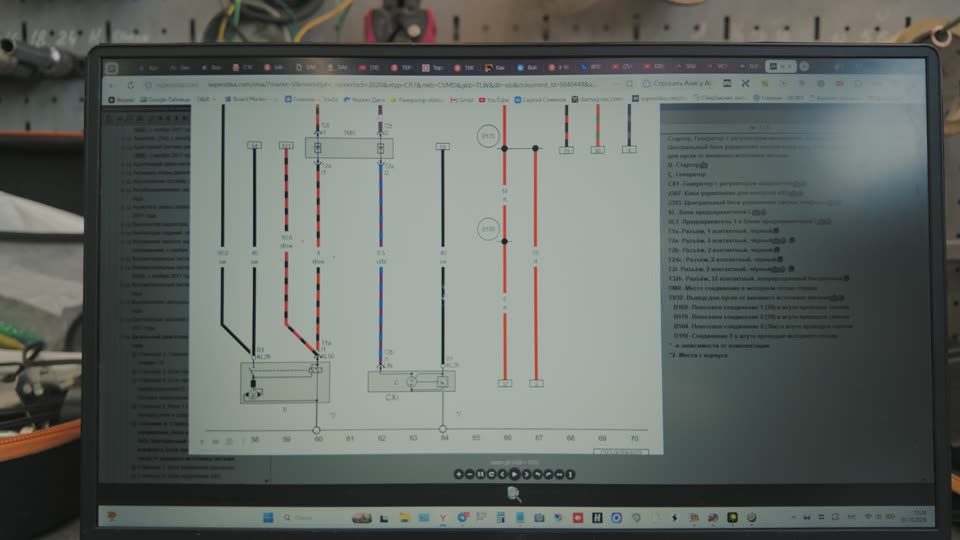

Дальше — схема именно под эту машину, по VIN. Что на ней видно:
- силовой плюс генератора (провод большого сечения) и масса через кузов;
- провод LIN от генератора идёт к блоку J367;
- по пути есть место соединения проводов в жгуте моторного отсека и переходной разъём.
План простой: посмотреть сигнал LIN в двух точках — на выходе блока J367 и на самом генераторе — и сравнить. Если на блоке сигнал есть, а на генераторе нет, проблема на участке между ними.
Шаг 3. Осциллограф: сигнал есть на блоке, но не доходит до генератора
Подключил осциллограф одним каналом к LIN на блоке контроля АКБ, вторым — к LIN на генераторе, и включил зажигание.
Картина однозначная:
- на блоке J367 — нормальные пакеты данных, блок работает и «разговаривает»;
- на генераторе — ровная линия около 10 вольт, никаких данных.
Значит, блок управления исправен и сигнал отдаёт. Где-то по пути он теряется.
Шаг 4. Обрыв или «плохой контакт»? Снимаем разъём с генератора

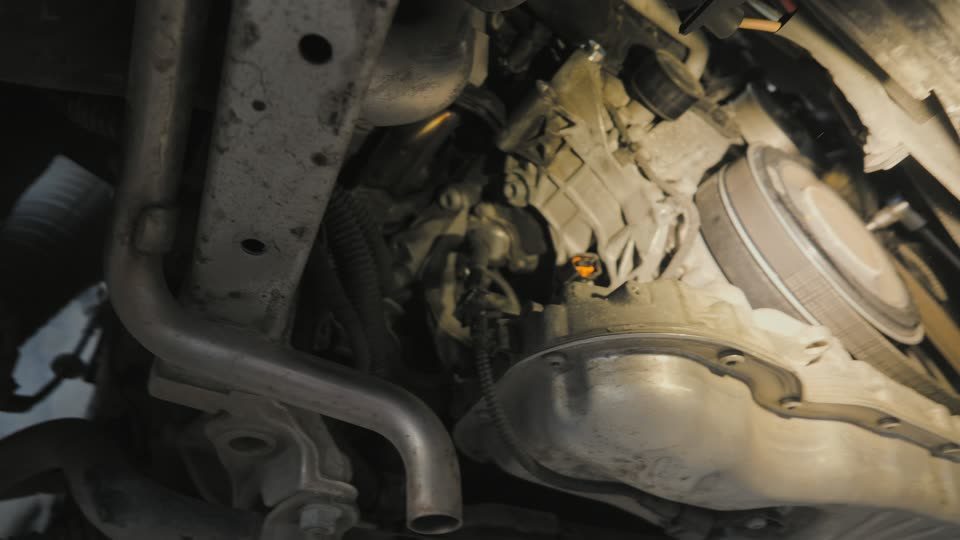

Генератор на этом Touareg стоит снизу, и чтобы добраться до его разъёма, пришлось снять защиту и открутить генератор (два болта и обводной ролик) — без подъёмника не обойтись. Разъём ещё и прикипел.

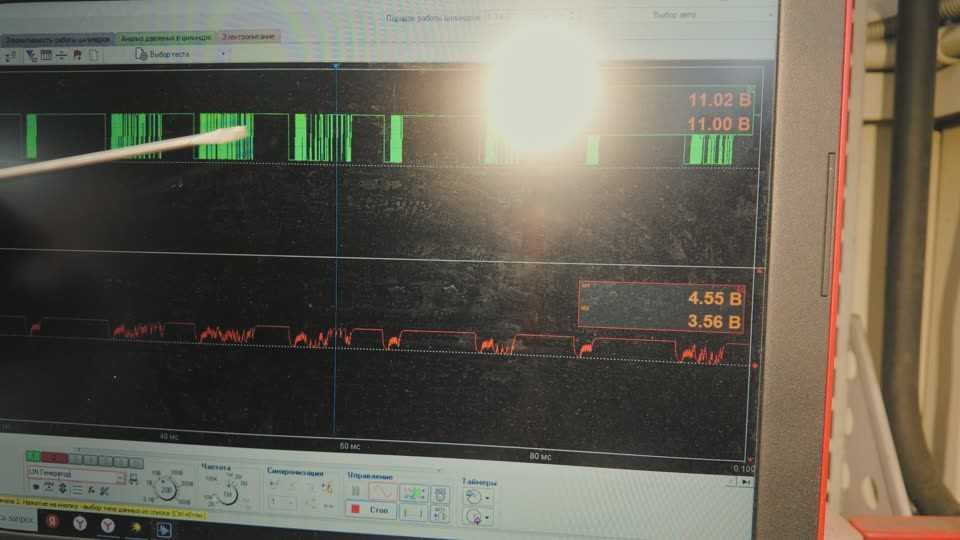

Со снятым разъёмом на проводе LIN уже видны пакеты — но напряжение около 4 вольт вместо положенных 11.
Это важная подсказка. Если бы провод был оборван полностью, сигнала не было бы совсем. А раз он есть, но сильно ослаблен, — где-то в проводе большое паразитное сопротивление: перетёртая или подгнившая жила. Генератор при этом опять же ни при чём.
Шаг 5. Ищем участок и чиним проводку
Дальше проверяем проводку по частям: от блока до места соединения в жгуте всё в порядке, разъёмы чистые — ни зелени, ни окислов. Неисправным оказался участок жгута без промежуточных разъёмов — в нём и нашёлся обрыв провода.
Проводку на этом участке восстановил, разъёмы на место — и ошибка ушла из активных, зарядка появилась. Генератор остался родной.
Что можно проверить самому, прежде чем менять генератор
- Посмотрите ошибки сканером. Если там именно отсутствие связи с генератором по LIN — не спешите покупать генератор.
- Осмотрите разъём генератора и жгут рядом с ним: окислы, следы воды, перетёртая изоляция, проводка, зажатая защитой.
- Проверьте массу и силовой плюс генератора — плохая масса даёт похожие симптомы.
- Если есть осциллограф — сравните сигнал LIN на блоке контроля АКБ и на генераторе. Сигнал на блоке есть, а на генераторе нет — ищите проводку.
Замена генератора на дизельном Touareg — это дорого, а здесь причиной был один провод. Хорошая диагностика почти всегда дешевле, чем менять детали наугад.
