Привязка блока управления двигателем VW Multivan T5 без данных старого блока (EDC17CP20)

Почему блок двигателя нельзя просто переставить

На Volkswagen этого поколения блок управления двигателем — часть иммобилайзера. В нём записаны данные, которые должны совпадать с данными в приборной панели: компонент безопасности (CS), PIN, MAC и класс мощности (Power Class). Если они не совпадают, двигатель не заведётся или заведётся и сразу заглохнет.

Обычно привязка блока управления двигателем делается так: читаем старый блок, берём из него иммо-данные и переносим в новый. Но бывает, что старый блок прочитать нельзя. Как раз такой случай.

С чем машина приехала

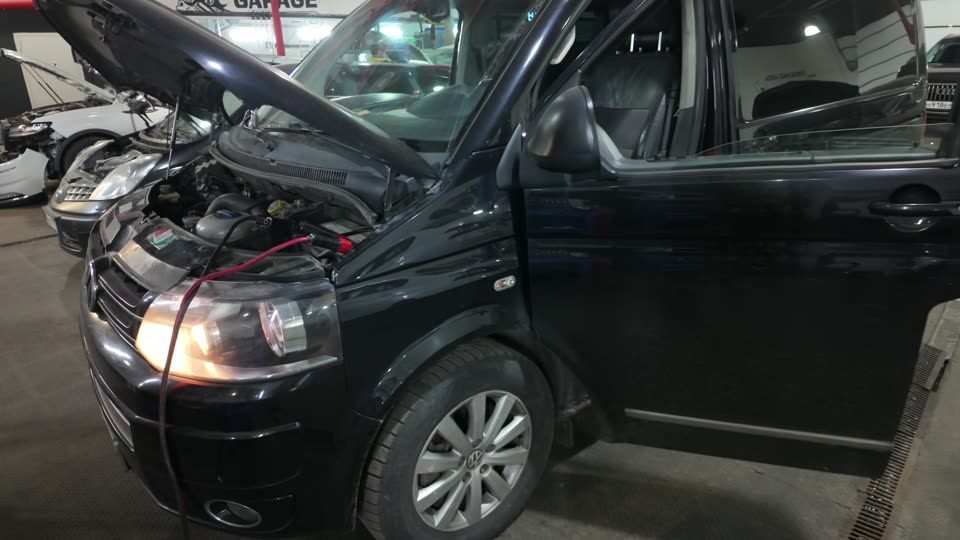

Хозяин купил Multivan уже с этим блоком. Кто и как его ставил, неизвестно. Что было:

• на приборке горят система старт-стоп и ещё несколько систем, которых на машине нет;
• половина функций работает некорректно;
• кодировки в блоке не меняются.

Сверил номер блока по VIN: на этой машине должен стоять 03L 906 022 JF, а стоит блок от другого автомобиля, следующего поколения. Отсюда и «лишние» системы на приборке.

Шаг 1. Пробуем прочитать стоявший блок

Блок Bosch EDC17CP20. Чтобы перенести иммо, сначала пытаюсь его вычитать:

• PCMflash — пишет, что не может обойти защиту;
• Мультипрог по бенчу — тоже не может;

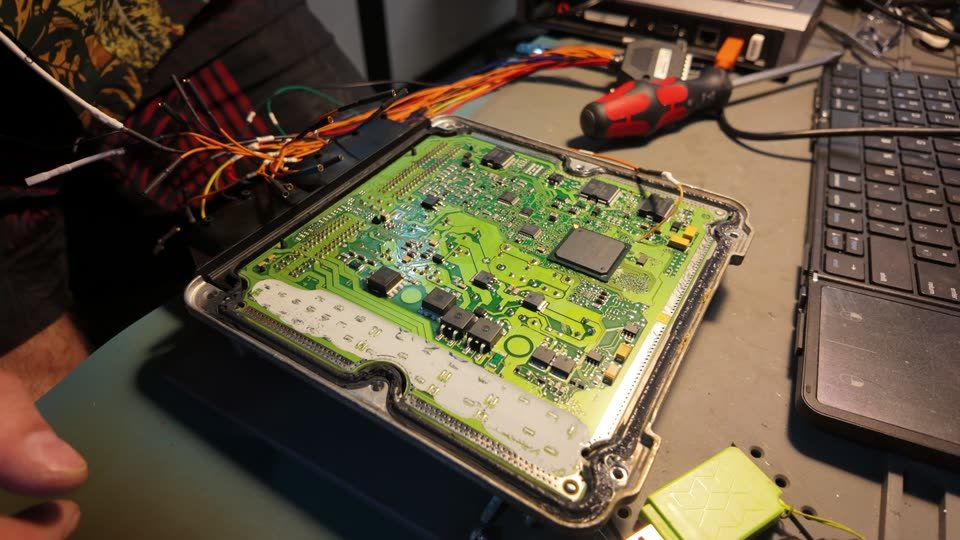

• вскрываю блок и подключаюсь в бут-режиме — результат тот же.

Блок без пароля не пускает, а пароль вычитать тоже не получается. Как его привязали к машине, непонятно.

Пробовал и перепрошить его. Заливаю такое же ПО, как стояло, — кодировки слетают в ноль, и выставить их нельзя. Заливаю ПО, которое должно быть по VIN, — то же самое. Этот блок на машине оставлять нельзя.

Шаг 2. Берём правильный блок

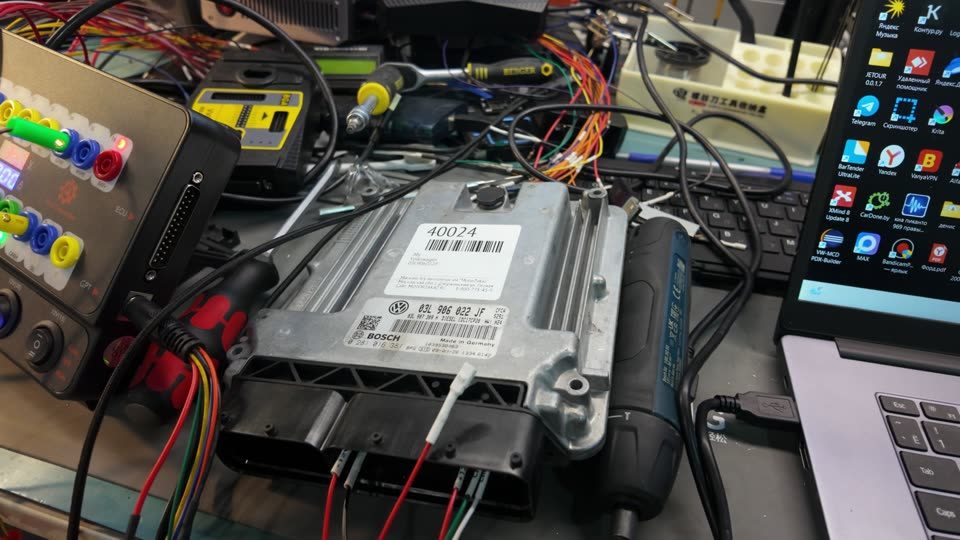

Остаётся один вариант — поставить блок, который должен стоять по VIN, 03L 906 022 JF. Его я вычитал полностью, все данные на него есть. Не хватает только иммо-данных машины.

Шаг 3. Иммо-данные из приборной панели

Если блок двигателя не отдаёт данные, их можно взять с другой стороны — из приборной панели, где находится главный блок иммобилайзера. Перевожу приборку в сервисный режим, и мне повезло: она отдала EEPROM, а из него — CS, PIN и MAC. Оригинальный файл сразу сохраняю отдельно.

Шаг 4. Проверяем класс мощности

Дальше важный момент. В машине Power Class 2B. Если в блоке-доноре класс мощности другой, двигатель с ним не заведётся, даже с правильными CS, PIN и MAC. Тогда пришлось бы править Power Class ещё и в блоке.

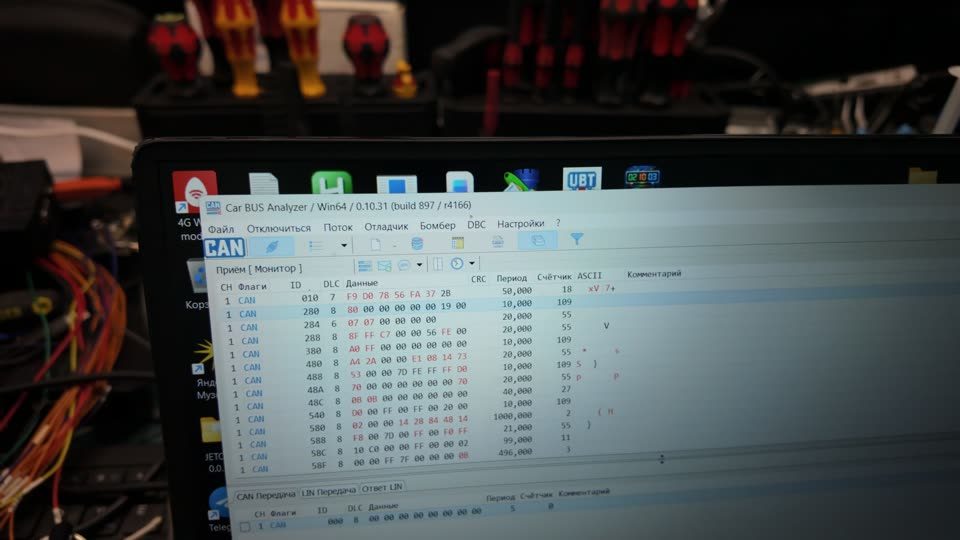

В данных донорского блока класс мощности не виден. Поэтому запускаю блок на столе и смотрю его сообщения в CAN-шине анализатором. По нужному адресу видно: 2B, как на машине. Значит, достаточно перенести CS, PIN и MAC.

Шаг 5. Перенос и запуск

Переношу иммо-данные в EEPROM донорского блока, записываю его, ставлю на машину. Запуск есть: половина дела сделана.

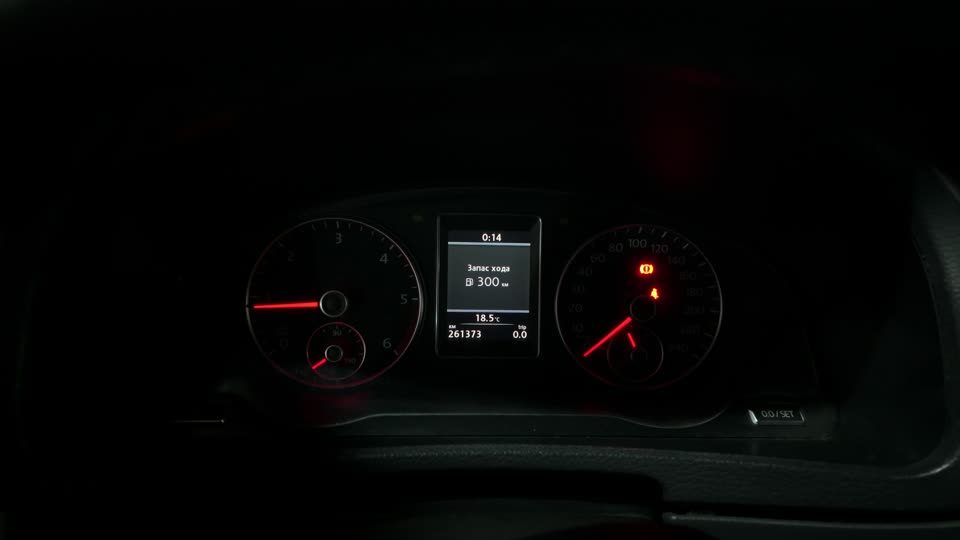

Затем по OBD поправил прошивку и кодировки под эту машину. Индикация старт-стопа пропала: она горела только потому, что стоял блок от следующего поколения. Читаю ошибки — ноль. Контрольный запуск, тестовая поездка, машину отдаём.

Что можно проверить самому

• Покупаете б/у машину — сравните номер блока двигателя с тем, что должен стоять по VIN. Чужой блок — частая причина «странных» ошибок.
• На приборке горят системы, которых у машины нет (старт-стоп и т. п.) — это может быть блок от другой модификации или поколения.
• Кодировки не сохраняются или слетают в ноль — не пытайтесь бесконечно перепрошивать такой блок, сначала разберитесь, от какой он машины.
• Б/у блок на замену берите с тем же номером, что по VIN, и заранее узнайте, можно ли его прочитать.

Если блок двигателя не отдаёт данные, это не тупик. Иммо-данные можно взять из приборной панели, а правильный блок привязать по ним. Главное — проверить класс мощности до того, как ставить блок на машину.
