Фольксваген не видит ключ: Golf 6 с «Key not in range» и мёртвыми стеклоподъёмниками

Почему Фольксваген не видит ключ

У Golf 6 иммобилайзер собран из нескольких частей: ключ с чипом, катушка-антенна вокруг замка зажигания, приборная панель, которая хранит данные ключей, и блок управления двигателем. Двигатель запустится только тогда, когда приборка узнала ключ и «договорилась» с блоком двигателя.

Если где-то в этой цепочке разрыв, машина пишет «Key not in range» — ключ не найден. Причиной может быть сам ключ, обрыв антенны, сбой данных в приборке или блоке двигателя. На этой машине сошлось почти всё сразу.

С чем машина приехала

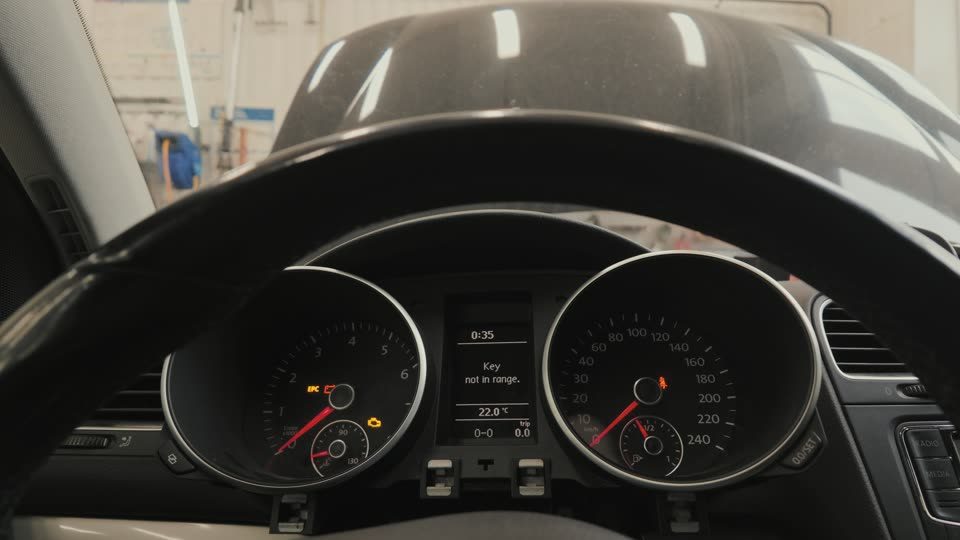

• на приборке «Key not in range», а в счётчике ключей «0-0» — как будто запущено обучение ключей и не завершено;
• машина то не заводилась, то заводилась, но надпись не гасла;
• не работал ни один стеклоподъёмник, хотя у каждой двери свой блок — отказать одновременно им было не с чего;
• машина с механикой, ключ с лезвием, без блокировки руля.

Со слов владельца, в сервисе ему «поставили какую-то штучку» — то есть эмулятор иммобилайзера.

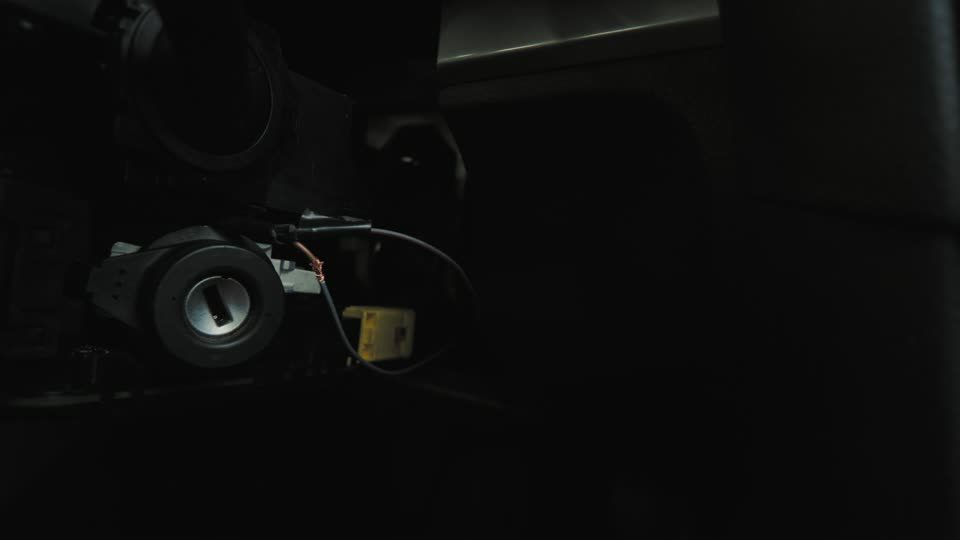

Шаг 1. Антенна иммобилайзера

Первым делом посмотрел катушку вокруг замка зажигания. Провода антенны оказались отрезаны. Временно соединил их, чтобы продолжить диагностику, — в конце ремонта этот участок восстановил как положено, с термоусадкой.

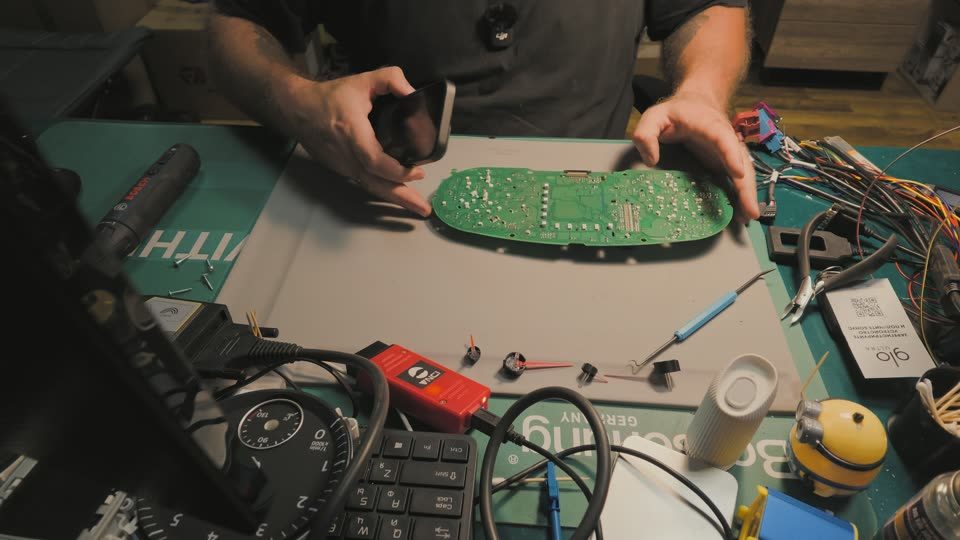

Шаг 2. Читаю данные приборной панели

Дальше — снять приборку и вычитать данные иммобилайзера. Панель на этой машине с процессором NEC и памятью 24C32. Микросхему памяти я выпаиваю и читаю программатором, а не прищепкой: прищепкой можно, но рано или поздно это заканчивается повреждённой платой. И обязательно фотографирую плату до работы.

В сервисном режиме вычитал данные иммобилайзера. Выяснилось главное: родные ключи из приборки стёрты полностью, вместе со всеми криптоданными. Привязать их к этой машине снова уже нельзя. Поэтому прописал новые ключи.

Почему отказали стеклоподъёмники

Проверка показала интересную вещь:

• с прописанным ключом стеклоподъёмники работают;
• с родным, непрописанным ключом стоит открыть дверь — и стёкла перестают работать, что левое, что правое.

Это типичная история при отключении иммобилайзера на машинах VAG: системы комфорта ориентируются на то, опознан ли ключ. Нет «своего» ключа — часть функций блокируется. Отключили иммобилайзер, чтобы машина просто заводилась, — получили неработающие окна.

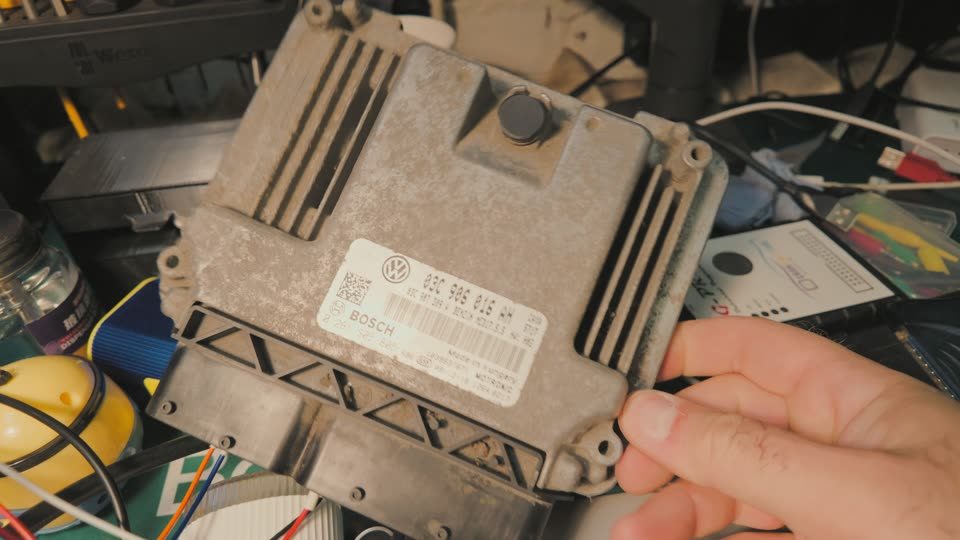

Шаг 3. Блок управления двигателем и Power Class

Выяснилось, что эмулятора никакого не было — иммобилайзер отключили программно в блоке управления двигателем. Ребята из предыдущего сервиса были на связи и это подтвердили, что сэкономило много времени: иначе пришлось бы вскрывать проводку в поисках эмулятора.

Залил в блок заводскую прошивку — и машина с прописанным ключом стала заводиться и сразу глохнуть. В блоке двигателя ошибка «неверный код иммобилайзера», хотя все данные иммобилайзера (CS, MAC, PIN, VIN) в приборке и блоке совпадали.

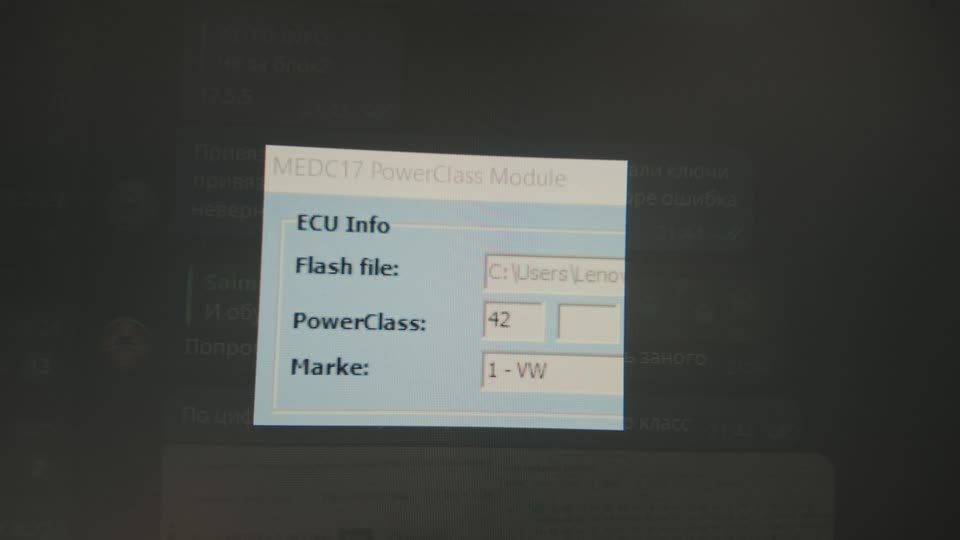

Оставался один параметр — Power Class (класс мощности). Если он в блоке не совпадает с остальной машиной, иммобилайзер не даёт работать двигателю. Так и оказалось: в блоке 42, а у машины 90 — значит, в блок когда-то залили не ту прошивку.

Исправил Power Class, залил прошивку с правильным значением и заводскую память блока — уже без отключённого иммобилайзера. Спасибо коллегам из EL'AUTO за помощь с этим этапом.

Проверка

• родной стёртый ключ: двигатель запускается и сразу глохнет — иммобилайзер работает, как и должен;
• прописанный ключ: надпись гаснет, машина заводится, стеклоподъёмники работают.

Осталось восстановить отрезанную антенну, собрать приборку и подкапотное пространство. Иммобилайзер снова штатный, без отключений, блоки родные — покупать ничего не пришлось.

Что можно проверить самому

• Если Фольксваген не видит ключ — сначала попробуйте второй ключ и замените батарейку в брелоке.
• Посмотрите на приборку: «0-0» или другие цифры в счётчике ключей значат, что приборка в режиме обучения — это работа для диагноста, а не для замены ключа.
• Отказали окна или комфорт одновременно с проблемами ключа — почти наверняка дело в иммобилайзере, а не в моторах стеклоподъёмников.
• Если машине раньше отключали иммобилайзер — скажите об этом мастеру сразу: это сэкономит часы поиска.

Отключение иммобилайзера кажется быстрым решением, но на VAG оно часто ломает комфорт и оставляет машину без защиты от угона. Правильнее восстановить штатную работу и прописать ключи.
